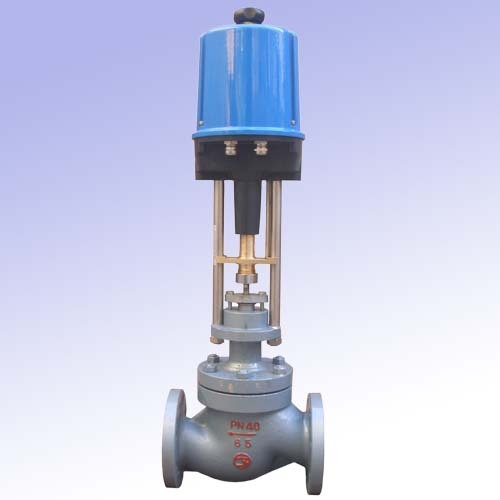

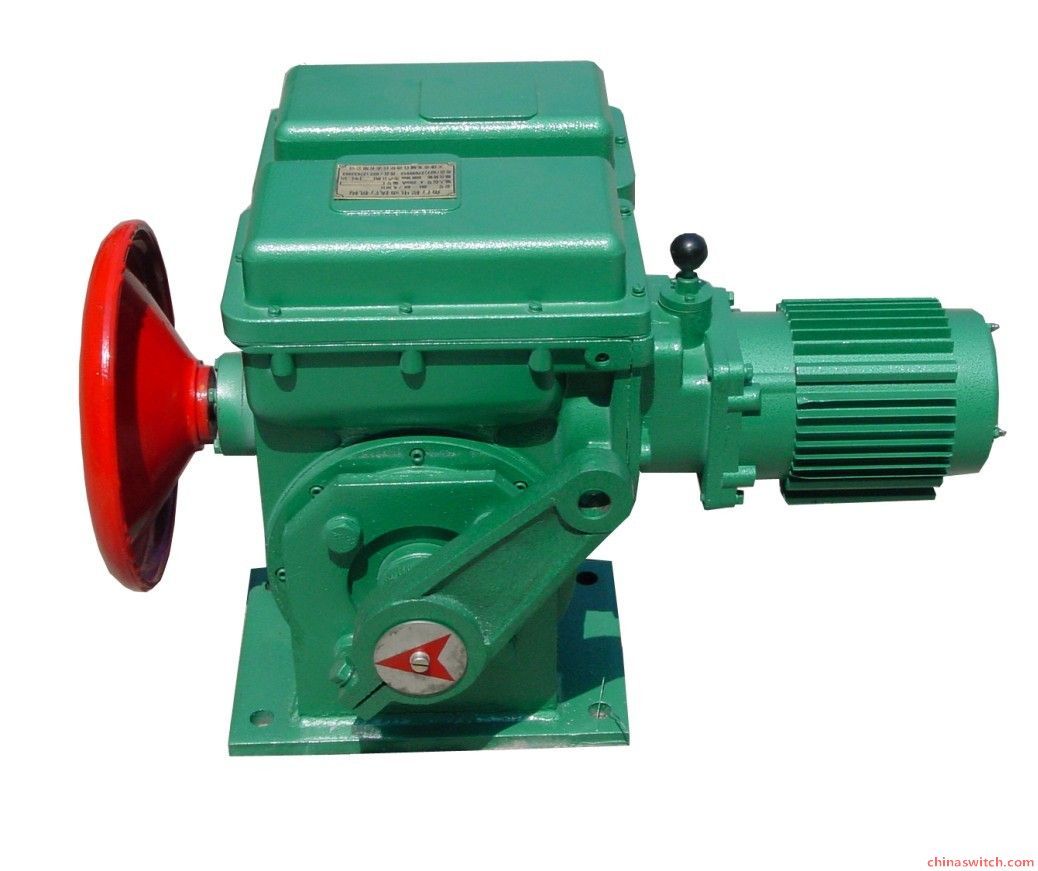

系統工作原理
霍爾電流、電壓傳感器及位置傳感器檢測到的逆變模塊三相輸出電流、電壓及閥門的位置信號,經A/D轉換后送入單片機。單片機通過8255控制PWM波發生器,產生的PWM波經光電耦合作用于逆變模塊IPM,實現電機的變頻調速以及閥位控制。逆變模塊工作時所需要的直流電壓信號由整流電路對380V電源進行全橋整流得到。
控制系統各功能元件的選型與設計
1、單片機選用INTEL公司生產的8031單片機,它主要通過并行8255口擔負控制系統的信號處理:接收系統對轉矩、閥門開啟、關閉及閥門開度等設定信號,并提供三相PWM波發生器所需要的控制信號;處理IPM發出的故障信號和報警信號;處理通過模擬輸入口接收的電流、電壓、位置等檢測信號;提供顯示電動執行機構的工作狀態信號;執行控制系統來的控制信號,向控制系統反饋信號;
2、三相PWM波發生器PWM波的產生通常有模擬和數字兩種方法。模擬法電路復雜,有溫漂現象,精度低,限制了系統的性能;數字法是按照不同的數字模型用計算機算出各切換點,并存入內存,然后通過查表及必要的計算產生PWM波,這種方法占用的內存較大,不能保證系統的精度。為了滿足智能功率模塊所需要的PWM波控制信號,保證微處理器有足夠的時間進行整個系統的檢測、保護、控制等功能,文中選用MITEL公司生產的SA8282作為三相PWM發生器。SA8282是專用大規模集成電路,具有獨立的標準微處理器接口,芯片內部包含了波形、頻率、幅值等控制信息。
3、智能逆變模塊IPM為了滿足執行機構體積小,可靠性高的要求,電機電源采用智能功率模塊IPM。主要適用功率小于5.5kW的三相異步電機,其額定電壓為380V,功率因數為0.75。該功率模塊集功率開關和驅動電路、制動電路于一體,并內置過電流、短路、欠電壓和過熱保護以及報警輸出,是一種高性能的功率開關器件。
4、位置檢測電路位置檢測電路的功能是提供準確的位置信號。在傳統的電動執行機構中多采用繞線電位器、差動變壓器、導電塑料電位器等。繞線電位器壽命短被淘汰。差動變壓器由于線性區太短和溫度特性不理想而受到限制。導電塑料電位器目前較為流行,但它是有觸點的,壽命也不可能很長,精度也不高。筆者采用的位置傳感器為脈沖數字式傳感器,這種傳感器是無觸點的,且具有精度高、無線性區限制、穩定性高、無溫度限制等特點。
5、電壓、電流及檢測檢測電壓、電流主要是為了計算電機的力矩,以及變頻器輸出回路短路、斷相保護和逆變模塊故障診斷。由于變頻器輸出的電流和電壓的頻率范圍為0~50Hz,采用常規的電流、電壓互感器無法滿足要求。為了快速反映出電流的大小,采用霍爾型電流互感器檢測IPM輸出的三相電流,對于IPM輸出電壓的檢測采用分壓電路。
6、通訊接口為了實現計算機聯網和遠程控制,選用MAX232作為系統的串行通訊接口,MAX232內部有兩個完全相同的電平轉換電路,可以把8031串行口輸出的TTL電平轉換為RS—232標準電平,把其它微機送來的RS—232標準電平轉換成TTL電平給8031,實現單片機與其它微機間的通訊。
7、時鐘電路時鐘電路主要用來提供采樣與控制周期、速度計算時所需要的時間以及日歷。文中選用時鐘電路DS12887。DS12887內部有114字節的用戶非易失性RAM,可用來存入需長期保存的數據。
8、液晶顯示單元為了實現人機對話功能,選用MGLS12832液晶顯示模塊組成顯示電路。采用組態顯示方式。
9、程序出格自恢復電路為了保證在強干擾下程序出格時系統能夠自動地恢復正常,選用MAX705組成程序出格自恢復電路,監視程序運行。該電路由MAX705、與非門及微分電路組成。工作原理:一旦程序出格,WDO由高變低,由于微分電路的作用,由“與非”門輸入引腳2變?yōu)楦唠娖?,引腳2電平的這種變化使“與非”門輸出一個正脈沖,使單片機產生一次復位,復位結束后,又由程序通過P1.0口向MAX705的WDI引腳發正脈沖,使WDO引腳回到高電平,程序出格自恢復電路繼續監視程序運行。

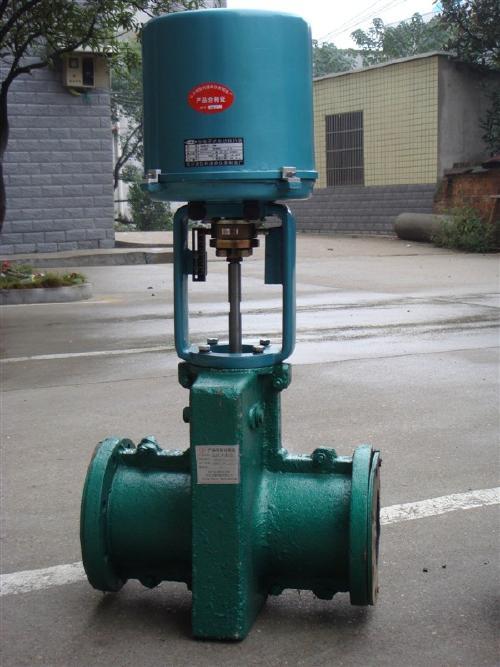

2 閥位及速度控制原理 編輯本段
采用雙環控制方案。速度環主要將當前速度與速度給定發生器送來的設定速度相比較,通過速度調節器改變PWM波發生器載波頻率,實現電機的轉速調節。速度調節器采用模糊神經網絡控制算法。外環主要根據當前位置速度的設定,通過速度給定發生器向內環提供速度的設定值。由于大流量閥執行機構在運行過程中存在加速、勻速、減速等階段。各階段的時間長短、加速度的大小、在何位置開始勻速或減速均與給定位置、當前位置以及運行速度有關。
速度給定發生器的工作原理為:通過比較實際閥位與給定閥位,當二者不相等時,以恒定加速度加速,減速點根據當前速度、閥位值、閥位給定值的大小計算得來。
執行機構各階段運行速度的計算原理,設第i段速度的變化速率為ki,則有:式中:Δv為兩段點之間的速度變化值,Δv=vi+1-vi;Δt為兩段之間的時間,Δt=ti+1-ti。顯然,當ki=0時為恒速段,ki>0時為升速段,ki<0時為減速段。任意時刻的速度給定值為:Ts為采樣周期。變化速率ki的取值由給定位置、當前位置以及運行速度的大小確定。
