星-三角啟動

原理

　　1.當負載對電動機啟動力矩無嚴格要求又要限制電動機啟動電流且電機滿足380V/Δ接線條件才能采用星三角啟動方法；

　　2.該方法是：在電機啟動時將電機接成星型接線,當電機啟動成功后再將電機改接成三角型接線（通過雙投開關迅速切換）；

　　3.因電機啟動電流與電源電壓成正比,此時電網提供的啟動電流只有全電壓啟動電流的1/3，但啟動力矩也只有全電壓啟動力矩的1/3。

　　4.星三角啟動，屬降壓啟動他是以犧牲功率為代價來換取降低啟動電流來實現的。所以不能一概而以電機功率的大小來確定是否需采用星三角啟動，還要看是什么樣的負載，一般在需要啟動時負載輕運行時負載重尚可采用星三角啟動，一般情況下鼠籠型電機的啟動電流是運行電流的5—7倍，而對電網的電壓要求一般是正負10%，為了不形成對電網電壓過大的沖擊所以要采用星三角啟動，一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動。

　　5.在實際使用過程中,發現需星三角降壓啟動的電機從11KW開始就有需要的,如風機、在啟動時11KW電流在7-9倍(100)A左右,按正常配置的熱繼電器根本啟動不了,（關風門也沒用）熱繼電器配大了又起不了保護電機的作用，所以建議用降壓啟動。

條件

　　1、容量7.5KW以下的三相異步電動機。

　　2、電動機在啟動瞬間造成電網電壓波動小于10%的，對于不經常啟動的電動機可以放寬到15%；如果有專用變壓器S變壓器≥5P電機，電動機允許直接頻繁啟動。

　　3、滿足經驗經驗公式：Ist/IN<0.75+ST\4PN

　　ST----公用變壓器容量，KVA；

　　PN-----電動機額定功率，KW；

　　Ist/IN---電動機啟動電流和額定電流之比。4、星三角降壓啟動的電動機三相繞組共有六個外接端子：A-X、B-Y、C-Z（以下以額定電壓380V的電機為例）

　　A.星形啟動：X-Y-Z相連，A、B、C三端接三相交流電壓380V，此時每相繞組電壓為220，較直接加380V啟動電流大為降低，避免了過大的啟動電流對電網形成的沖擊。此時的轉矩相對較小，但電動機可達到一定的轉速。

　　B.角形運行：經星形啟動電動機持續一段時間（約幾十秒鐘）達到一定的轉速后，電器開關把六個接線端子轉換成三角形連接并再次接到380V電源時每相繞組電壓為380V，轉矩和轉速大大提高，電動機進入額定條件下的運行過程。

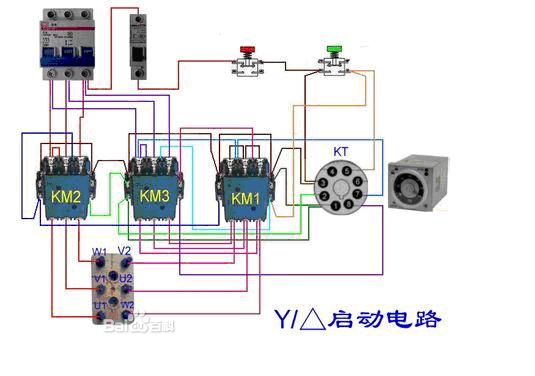

接線方法

　　星形接U1，V1，W1；把U2，V2，W2短接。

　　三角形，U1-W2,V1U2,W1V2分別短接，電源加在形成的三角形接頭上。
